產品介紹

1
、W12數(shu)控(kong)四(si)輥(gun)卷(juan)板(ban)機(ji)配(pei)備(bei)可(ke)編(bian)程(cheng)式(shi)數(shu)控(kong)係(xi)統(tong)
，可(ke)存(cun)儲(chu)數(shu)百(bai)種(zhong)不(bu)同(tong)工(gong)件(jian)的(de)自(zi)動(dong)卷(juan)製(zhi)數(shu)據(ju)，實(shi)現(xian)一(yi)鍵(jian)調(tiao)用(yong)
，啟(qi)動(dong)。無(wu)需(xu)人(ren)工(gong)操(cao)作(zuo)，自(zi)動(dong)完(wan)成(cheng)工(gong)件(jian)卷(juan)製(zhi)。

2
、該機型不僅滿足圓形的自動卷製加工，還能滿足各種弧形、方形、三角、扁圓，橢圓形等工件的自動化卷製。

3、操作係統配備EPS電子自動調平係統，可自動調整運動軸的平行度，保障產品質量。

4、該設備對料、預彎、卷圓在一次卷製過程中完成
，預彎剩餘直邊量≤1.5倍板厚，卷圓精度高，可滿足自動化焊接要求。

5

、該gai機ji型xing采cai用yong倒dao置zhi式shi側ce輥gun油you缸gang技ji術shu，在zai提ti高gao滑hua動dong穩wen定ding性xing減jian少shao設she備bei故gu障zhang的de同tong時shi，可ke有you效xiao降jiang低di機ji身shen高gao度du，滿man足zu地di麵mian安an裝zhuang需xu求qiu，減jian少shao用yong戶hu基ji礎chu建jian設she費fei用yong。

6、嚴格按照工藝要求，對機架等焊接件進行退火拋丸處理，去除內壓力
，提高機體強度及穩定性。

7、shebeikexuanpeineizidongshengliaojiahezidongwaituojiadeng，kezaijuanzhiguochengzhongyouxiaokongzhigongjianjuanzhizhongdezizhongbianxing
，fuzhujuanzhi，jianshaorengong，tigongchanpinzhilianghegongzuoxiaolv。

8
、設備可選配四輥卷板機上輥卷錐裝置技術，可滿足用戶卷製錐形工件的要求，而且有操作方便，使用成本低，卷製質量好等優勢。

產品圖片

產品特點

四根輥子材質為合金鋼42CrMo，粗加工後調質處理HB240~300 ，表麵淬火HRC50-55,按照JB/ZG4289-86軋輥鋼標準，剛度符合(1/700~1/1000)L （L—指兩側機架中心線之間的距離。）	液壓係統由液壓泵、閥組 、輔助管路件等組成。液壓閥選用榆次油研疊加閥係統,管路布置簡潔 、泄漏少，維護調試方便。液壓係統各輸入 、輸出口均設置有相應的檢測點，便於維修 、故障檢查。	十shi寸cun大da屏ping係xi統tong帶dai有you自zi動dong計ji算suan功gong能neng和he自zi動dong生sheng成cheng卷juan圓yuan工gong藝yi ，配pei有you專zhuan門men的de獨du立li操cao作zuo麵mian板ban以yi及ji遠yuan程cheng故gu障zhang排pai除chu功gong能neng，可ke實shi現xian一yi鍵jian式shi操cao作zuo，提ti供gong強qiang大da的de數shu據ju存cun儲chu和he調tiao用yong功gong能neng。

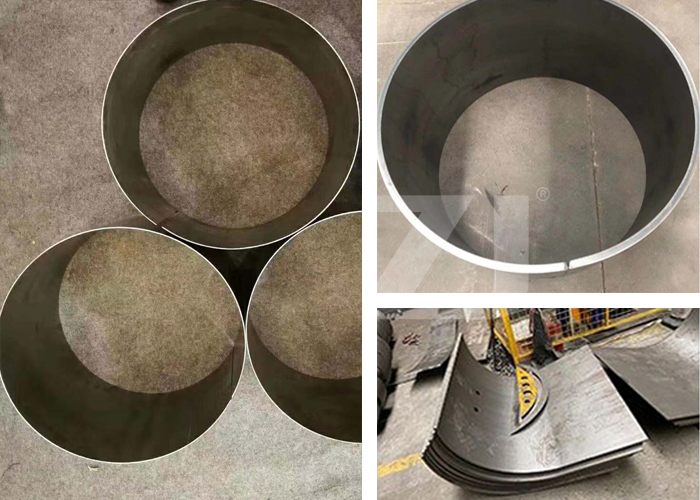

卷圓效果

雙輥驅動係統

創圖卷板機在預彎過程中對板材可靠地夾緊
，完全避免了打滑現象。雙輥驅動確保夾持更加穩定可靠，板材邊緣可以更加靠近夾持點。

板(ban)材(cai)邊(bian)緣(yuan)更(geng)加(jia)靠(kao)近(jin)夾(jia)持(chi)點(dian)，這(zhe)是(shi)獲(huo)得(de)最(zui)短(duan)直(zhi)邊(bian)長(chang)度(du)的(de)最(zui)佳(jia)位(wei)置(zhi)。預(yu)彎(wan)完(wan)成(cheng)後(hou)，需(xu)要(yao)繼(ji)續(xu)卷(juan)製(zhi)移(yi)動(dong)板(ban)材(cai)。上(shang)下(xia)輥(gun)全(quan)驅(qu)動(dong)的(de)方(fang)式(shi)，從(cong)板(ban)材(cai)兩(liang)麵(mian)夾(jia)持(chi)送(song)進(jin)，夾(jia)持(chi)送(song)進(jin)力(li)分(fen)布(bu)在(zai)板(ban)材(cai)雙(shuang)麵(mian)，確(que)保(bao)更(geng)加(jia)精(jing)準(zhun)的(de)送(song)進(jin)控(kong)製(zhi)。

進一步說明
，上下輥同步運動，可以確保當卷製薄板及窄板的時候
，送進可靠穩定。

每個驅動的輥子上都以液壓馬達直聯，可以確保板材送進穩定可靠。

直聯方式是創圖設備的標配特征，扭矩可以直接送進板材，避免了功率損失。

市shi場chang上shang其qi它ta廠chang商shang的de卷juan板ban機ji
，驅qu動dong輥gun僅jin為wei上shang輥gun
，生sheng產chan薄bo板ban或huo者zhe窄zhai板ban時shi

，下xia輥gun相xiang對dui於yu上shang輥gun壓ya力li，過guo低di時shi通tong常chang會hui產chan生sheng打da滑hua，過guo高gao時shi通tong常chang會hui材cai料liao變bian形xing，等deng這zhe樣yang那na樣yang的de問wen題ti。更geng進jin一yi步bu
，通tong常chang他ta們men設she備bei采cai用yong齒chi輪lun箱xiang或huo者zhe摩mo擦ca輪lun的de結jie構gou，傳chuan動dong效xiao率lv低di
，能neng耗hao的de損sun失shi浪lang費fei非fei常chang大da。

卷板機選配

液壓上下垂直支架 ☆ 在卷製薄板材大直徑的工件時進行支撐 ，防止塌陷或重疊； ☆ 精密的液壓運動，過載保護 ；  ☆ 它可以在進行點焊時排列校正板材邊緣用於對正  ； ☆ 它帶有一個轉向滾軸（支撐傾斜的錐體板材） ，用以支撐板材在整個卷製期間保持正確的直徑，而非用行車。
側支架 液壓尾支撐（選購） ☆ 當卷製薄板材時避免塌陷或再打開 ； ☆ 能夠支撐已經卷製完成的板材保持預期的曲率。
錐形彎曲裝置 錐形裝置主要由導向輪、銷軸 、複合軸承 、壓蓋等組成。 它的作用主要是在滾錐時引導線位置，方便滾小錐筒，操作簡單 ，使用可靠。
